松下丝瓜视频应用宝app黑科技安装说明书
本页资讯来源于松下丝瓜视频应用宝app黑科技授权经销商-深圳市丝瓜秋葵草莓绿巨人香蕉兴丝瓜视频应用宝app黑科技有限公司整理发布。
丝瓜视频应用宝app黑科技的安装施工技术服务，请选择松下电工指定的经销商或专业丝瓜视频应用宝app黑科技安装公司，非专业人员禁止施工操作，否则会有危险隐患。
根据有关电气施工的法令法规，务必由“专业人员”进行安装施工。
根据有关“高处作业规定”进行安装施工。
以下为您提供松下120型与150型丝瓜视频应用宝app黑科技安装说明书：
发动机箱安装式有表面安装和封闭安装式：
表面安装式：

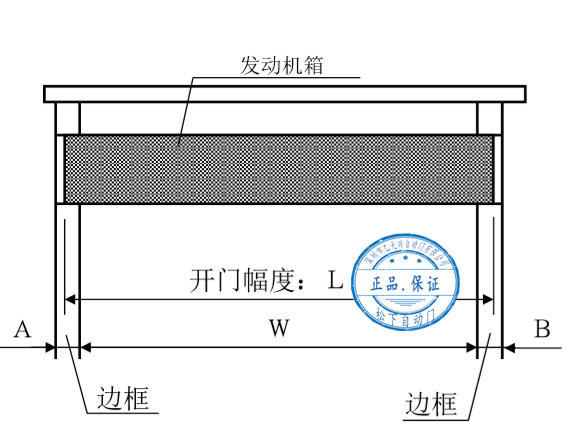

切割发动机箱：L=W+A+B-5（毫米）
[注意]切割时请勿碰伤轨道（否则会影响性能及滑轮的寿命，引起噪音、异音等隐患）
（1）在门楣、边框止钻出预留孔，攻丝（公称6毫米）
（2）在发动机箱上钻出预留孔（锪沉孔：公称6毫米以上）
（4）用沉头螺钉（公称：6毫米：由我方（施工方）提供）将发动机箱牢固的固定于门楣和边框上。
【注意】安装时务必使发动机箱呈水平状）
安装时请勿碰伤轨道，否则会影响性能及滑轮的使用寿命。
安装沉头螺钉平头请不要出头，以免造成运作不良、影响使用寿命等。
双开丝瓜视频应用宝app黑科技安装时
两根轨道的对接处，应在门的正中央位置
两根轨道应保持在同一水平面上，呈水平状
对接处间隙应小于5毫米
【注意】螺钉种类、安装间距、安装螺钉数量等必须按规定执行。
避免安装不良，造成部件坠落事故。
封闭安装式；
（1）切割发动机箱：L=W-10毫米
10毫米: 封闭安装外装端盖2部分尺寸
【注意】切割时请勿碰伤轨道，否则会影响性能及滑轮的寿命，引起噪音、异音等。
（2）在门楣、边框钻出预留孔，攻丝公称为6毫米。
（3）在发动机箱上个别出预留孔（锪沉孔：公称6毫米以上）。
（4）将外装端盖牢牢固定到发动机箱两端。
【注意】请使用沉头自攻螺钉（公称5×20）
（5）用沉头螺钉（公称6毫米: 我方（施工方提供）
将发动机箱牢固地固定于门楣和边框上。
【注意】安装时务必使发动机箱呈水平状。
安装时请勿碰伤轨道，否则会影响性能及滑轮的使用寿命。
沉头螺钉平头请不要出头，避免造成运作的不良。
双开丝瓜视频应用宝app黑科技安装时：
两根轨道的对接处，应在门的正中央位置。
两根轨道应保持在同一水平面上，呈水平状。
对接处间隙应小于5毫米。
【注意】螺钉种类、安装间距、安装螺钉数量 等必须按照规定来施工。
如有不慎。会造成坠落的事故发生。
封闭安装式发动机箱的施工方法

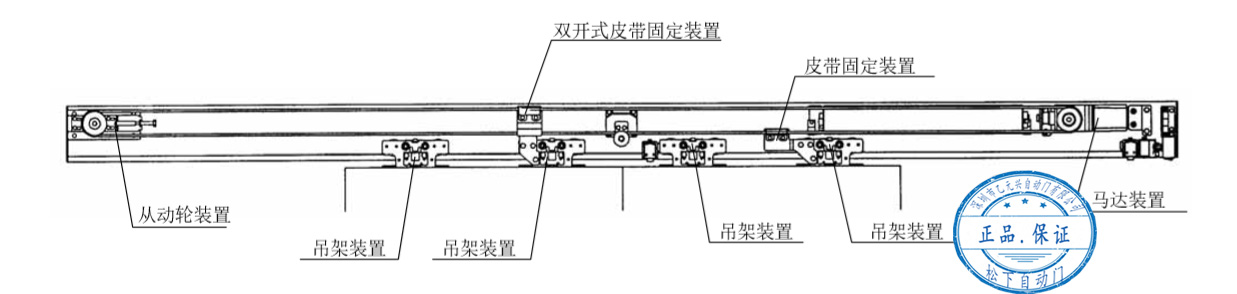

安装配置图
单开式丝瓜视频应用宝app黑科技：
双开式丝瓜视频应用宝app黑科技：
（二）、松下150型丝瓜视频应用宝app黑科技辅助光线传感器探头的安装<当带有辅助光线传感器>
【注意】在安装丝瓜视频应用宝app黑科技时，为了防止门体夹人，一般情况下都建议安装。
对射型场所
（1）在边框上开设预埋孔，孔的位置注意要使传感器探头镜面保持在同一平面上。
辅助光线传感器探头的外尺寸
预埋孔尺寸φ12毫米
设置高度 使用一套时600毫米
使用二套时300，900毫米
[注意】设置距离请保持在6米以内，否则有可能会使门体处于常开的状态。
使用二套时，请参照下图
（2）预埋孔加工后，务必清除表面毛刺、粉尘等。
【注意】如果传感器探头固定时，是倾斜状态，会造成光线无法进入受光探头，会导致门体处于常开状态。
（3）在足够长的线上拴上重物，使其从发动机箱落入边框，再将其从预埋孔中拉出。
（4）将辅助光线传感器连接导线固定于引出线上，并将辅助光线传感器连接导线接入边框内。
（5）将辅助光线传感器软线提升至发动机箱内。
（6）将探头确实埋入预埋孔内。
【注意】如探头处于倾斜状态，光线无法进入正常受光探头，会使门处于常开状态。
使用两套辅助光线传感器时的设置：
（三）、端子台装置（遥控器用）的安装
请参照下方安装示意图进行施工：
【注意】开门方向不同，安装位置也不一样。
（1）左开的情况下，拧松螺栓A,连接器插入口置于相反一侧，并拧紧螺栓A（参照下方图片)
（2） 拧松安装螺栓。
（3）端子台装置（遥控器用）确实放入发动机箱的轨道部位。
（4）移动端子台装置（遥控器用）至安装位置，并拧紧安装螺栓。
（四）、端子台装置（电源用）的安装
（１）将端子台装置（电源用）嵌入发动机箱上部的沟槽中。
（２）接着将其嵌入下部的沟槽中。
（３）再将端子台装置（电源用）移到发动机箱右端的位置，并拧紧安装螺栓。
【注意】请确保电源线、信号线的接线空间。
端子台装置（遥控器用、电源用）的安装位置及安装方向
（五）、松下120、150丝瓜视频应用宝app黑科技马达装置的安装：
１．将带连接器的导线放到马达前面。
【注意】以下2、3、5（施工步骤）如有不慎，会造成坠落的事故发生。
（2）将安装配件确实嵌入发动机箱的上部沟槽中。
（3）接着将其嵌入下部沟槽中。
（4）将马达装置移动到发动机箱右端的位置附近。
（5) 拧紧安装螺栓A.（如上图所示↑）
(6) 将带连接器的导线，通过马达装置的上面， 放置在马达装置的左侧，注意不要让导线下垂状态。
（六）、控制器的安装：
【注意】以下1、2如有不慎，会造成坠落。
（1）将控制装置确实嵌入发动机箱的上部沟槽中。（注意要再三确认）
（2）将发动机装置移动至能与端子台装置导线连接的位置。
（3）拧紧安装螺钉。
（七）、从动轮装置的安装：
【注意】以下1、2如有不慎，会造成掉落。
（1）将从动轮装置的安装配件确实嵌入发动机箱上部的沟槽中。
【注意】确定确实嵌入下部沟槽内。
（2）用安装螺栓将从动轮装置轻轻地暂时固定，使其能稍微移动。
（八）、丝瓜视频应用宝app黑科技门扇的吊挂：
（1）用附带的门扇吊挂螺栓组，将吊架装置确定地安装到定位置。
【注意】如有不慎，会造成部件坠落的事故发生。
吊架装置的安装位置：
【注意】安装时，注意吊架装置的滑轮中心与门扇呈安全平行状态，（参照下图↓）
（2）拧松吊架止脱装置的安装螺栓，放低吊架止脱装置。
（3）将吊架装置滑轮挂至发动机箱导轨。
【注意】请勿碰撞发动机箱内部零件或损伤及轨道，并确保滑轮的中心线与门扇平行，否则会造成零件发生故障，滑轮寿命缩短，产生噪音、异音等异常故障。
（九）、丝瓜视频应用宝app黑科技制动器装置的安装：
（1）拧松制动器装置的安装螺栓↑（内六角螺栓：M8×40)。
（2）参照（发动机装置部件的安装配置图） 将制动器装置确定嵌入发动机箱的轨道。
【注意】请保持轨道无损伤。
（3）移动对准门的开闭位置，确定制动器装置的位置
【注意】请确保开门后，有30mm以上的空间。
否则会造成手指被门扇和门柱夹住致伤害等安全隐患。
请保持轨道无损伤。
（4）用内六角棒螺丝扳手拧紧固定安装螺栓↑。
【注意】请确认将其拧紧固定，否则会造成门体破损，影响使用寿命等。
（十）、门扇安装后的调整：
如图所示：如果门扇无法水平地安装，可在门扇吊挂后进行安装调整。
（1）松开固定用的螺母（m8）（如下图所示↓）。
（2）利用调整螺栓（M6）进行高度调整。
●顺时针方向旋转，门上升。
●逆时针方向旋转，门下降。
建筑安装顺序：
【注意】以下3、4安装如有不慎，会造成坠落。
（3）将固定用螺母确定拧紧固定好。
（4）在确认了与发动机箱下部间的间隙后，将吊架止脱装置确实安装上去。
【注意】间隙为0.5mm。
（5）确认行走阻力
确认用单手能否移动门扇。
行走阻力应在26.6N（2.7kgf)以下。←（松下120型丝瓜视频应用宝app黑科技情况下）
行走阻力应在33.3N（3.4kgf)以下。←（松下150型丝瓜视频应用宝app黑科技情况下）
移动门，确认吊架装置能否在轨道上滑动
吊架止脱固定器的安装位置：
如门扇移动滞重，请确认以下项目：
（1）吊架装置是否垂直安装在门上。
（2）门扇下部止摆器与门扇底部之间是否存在摩擦现象。】
（3）吊架止脱装置和发动机箱之间是否慧摩擦现象。
（4）吊架装置与横框之间是否存在摩擦现象。
（5）门扇与门框之间是否存在摩擦现象。
（6）滑轮的中心线与门体是处于平行位置。
（十一）、皮带的安装：
1、（单开丝瓜视频应用宝app黑科技）
皮带固定装置安装步骤：
（ 1）拆下螺栓A（M5）将皮带固定器从皮带接头配件上取下。
（ 2）参选皮带切断表，将皮带切断。
【注意】请将皮带从谷地的中心切断。
（3）将皮带的两端交叉着从皮带固定器的中心处确实放入固定器。
【注意】安装时请勿使皮带扭曲。
（4）将皮带固定器牢固地安装到皮带接头配件上。
【注意】皮带固定器的方向
（5）将皮带先挂到马达一侧的皮带轮上，再挂到从动轮上。
（6）参照下述的安装位置图，使用附带的皮带固定装置，安装用螺栓（M6×12带弹簧垫圈）并确实安装至吊架装置上。
【注意】请用扳手，套筒扳手等工具将螺栓确实拧紧。
2、（双开丝瓜视频应用宝app黑科技）
皮带固定装置安装步骤：
（1）拆下螺栓A（M5）将皮带固定器从皮带接头配件上取下。
（2）参考皮带切断表，将皮带切断。
【注意】皮带请从谷底的中心切断。
（3）将皮带的两端，交叉着从皮带固定器的中心处切实放入皮带固定器。
【注意】安装时请勿使皮带扭曲。
（4）将皮带固定器牢固地安装到皮带接头配件上。
【注意】注意皮带固定器的方向。
（5）将皮带先挂到马达一侧的皮带轮上，再挂到从动 轮上。
（6）参照（皮带固定装置安装位置图），使用附带的皮带固定装置安装用螺栓（M6×12带弹簧垫圈）、确实安装至吊架装置上，安装牢固。
【注意】请用扳手，套筒扳手等工具将螺栓确实拧紧。
（7）参照（皮带张力的调整【十二】）调整皮带张力。
（8）在两扇门处于关闭位置下（如有手动门锁，将其锁上）。
（9）拆下双开用皮带固定器的螺栓B（M5)将其从双开式的皮带接头配件上取下。
（10）参照下述的安装位置图，将皮带固定器安装到皮带上，用螺栓B将皮带固定器在双开式皮带接头配件固定。
（11）使用附带的皮带固定装置安装用螺栓（M6×12带 弹簧垫圈）、确实安装至吊架装置上，安装牢固。
【注意】请用扳手、套筒扳手等将螺栓确实安装。
（12）门的位置调整后，将螺栓B确实拧紧。
●皮带固定装置安装位置（双开式丝瓜视频应用宝app黑科技）——当带有端子台装置（遥控器用）时
（十二）、松下丝瓜视频应用宝app黑科技皮带张力的调整：
（1）将从动轮装置向左用力拉，确实拧紧固定螺栓。
（2）拧松4个螺栓A。
（3）按顺时针方向旋转张力调整螺栓，调整皮带张力。
【注意】以调整垫片与调整板的前端重合为最宜。
（4）确实拧紧4个螺栓A.
（十三）、丝瓜视频应用宝app黑科技控制器的固定：
右侧面装置：
（1）确实连接马达装置连接器。
【注意】如连接不慎，会造成运作不良。
（2）确实安装端子台装(电源用），使其与控制装置确实相连。
【注意】请将引线从马达装置的上面穿过。 如连接不慎，会造成动作不良。
左侧面装置：
（3）确实安装端子台装置（遥控器用），使其与控制装置确实相连。
（4）用附带的线卡固定导线。
【注意】如连接不慎，会造成运作不良。
（5）固定控制装置。
【注意】如有不慎就引起坠落。
（十四）、丝瓜视频应用宝app黑科技辅助光线传感器的连接——(选择安装辅助光线传感器时）
（1）取出附带的辅助光线传感器用端子。
（2）剥去辅助光线传感器的软导线皮膜，确实连接至辅助光线传感器端子上。
【注意】请参照下方图片连接，如有不慎会造成运作不良。
（3）将已连接了辅助光线传感器软线的端子确定安装至控制装置。
【注意】请正常的插入到底。
连接如有不慎会造成性能、动作等不良。
（十五）、中间皮带座装置的安装（当双开式的情况时）：
【注意】以下的（1~3步骤）如有不慎，会造成坠落的事故发生。
（1）将中间皮带座装置的上侧嵌入发动机箱上部的沟槽中。
（2）将中间皮带卒装置的下侧嵌入发动机箱下部 的沟槽中。
（3）确实拧紧螺栓A.
（4) 将皮带挂到时中间皮带座装置上。
（5）拧松调整螺钉。
（6）调整皮带轮位置，调整至皮带处于水平状态。
（7）将调整螺钉确实拧紧。
（十六）、全半开开关（施工公司准备）的连接——当使用全半开关时：
请准备单向开关（相当于松下电工WS3001部件）
（1）将半开连接器（NKA8103013）与控制装置的机能扩张装置连接用的连接器相连。
（2）确实将全、半开开关（单向开关）的引线与半开连接器的导线相连。
【注意】请使用粗细为0.5毫米的导线、长度在10米以下。
请将全半开开关设置于与无关者和儿童触及不到的位置处。
（十七）、电源线及传感器的接线方法：
（1）将电源线确实连接至端子台装置的电源端子。
【注意】电源电压为200~250V。
如果接触电源电压，会引起火灾，触电的事故。
电线外壳剥去的长度如图上所示，电线请勿及电源端子以外部位，否则会触电的事故。
禁止触及电源端子以外部位，否则会触电的危险事故。
禁止将电源线插入检测、DC24V端子，否则会造成故障。
接线要确实进行。（ 如有不慎，会因导通不良造成火灾及触电）。
（2）将传感器检测信号线（白、黄）两根线与检测端子确实相连。
【注意】接线要确实相连到位。
如有不慎，会因导通不良，造成火灾及触电等安全隐患。
（3）将传感器两根灰色电源线确实连接至DC24V输出端子。
【注意】禁止使用额定1A以上的器具，否则会引起故障及火灾等安全事故。
请使用符合电源电压的传感器，请认真仔细阅读传感器使用说明书。
如有不慎，会造成故障及安全事故的发生。
